Обновленная конструкция клапанов AB-QM Версия для печати Отправить на e-mail
17.07.2012

Модельный ряд улучшен и дополнен. Казалось бы — куда уже лучше? Более миллиона клапанов AB-QM, установленных по всему миру, — неоспоримое тому доказательство. В то же время, накопленный опыт эксплуатации показал ранее неизвестный, но, как оказалось, востребованный потенциал для развития. Что же изменилось — давайте подробно рассмотрим.

У клапанов AB-QM в диапазоне диаметров DN 10-32 мм изменен настроечный механизм, и теперь он стал более защищенным, простым, понятным и надежным (рис. 1). Обратите внимание, что кодовые номера для заказа клапанов также изменились (табл. 1).

Клапаны AB-QM 1-го поколения (слева) и 2-го поколения (справа)

Коды для заказа клапанов AB-QM DN 10-32 мм

Также произошло усовершенствование некоторых электроприводов, работающих совместно с клапанами AB-QM DN 10-32 мм. Речь идет о термоэлектрических приводах типа TWA-Z и ABNM (обратите внимание, что кодовые номера для их заказа также изменились). В табл. 2 — возможные комбинации «клапан/электропривод».

Комбинации клапанов AB-QM DN 10-32 мм с электроприводами

Для клапанов AB-QM в диапазоне диаметров DN 40-100 мм разработан новый электропривод — AME 435 QM (вместо AME 15 QM). Соответственно в конструкции клапана изменено посадочное место под электропривод, что также привело к изменению заказных кодов этих клапанов (табл. 3).

Коды для заказа клапанов AB-QM DN 40-100 мм

Новый электропривод — AME 435 QM (рис. 2), вдобавок к ранее существовавшим техническим особенностям, таким как:

  • автоматическая адаптация к величине хода штока клапана;
  • наличие моментных муфт для защиты электропривода и клапана от перегрузок;
  • возможность выбора типа аналогового управляющего сигнала (0(2)…10 В; 0(4)…20 мА);
  • наличие сигнала обратной связи;
  • возможность ручного управления,

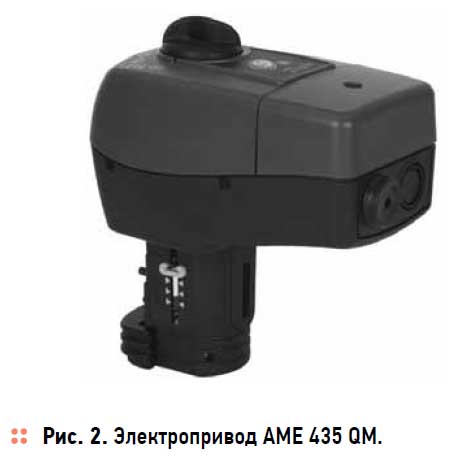

Электропривод AME 435 QM
получил ряд новых, таких как:

  • быстрый и легкий монтаж электропривода на корпус клапана без применения каких-либо инструментов (рис. 3);
  • возможность регулирования скорости перемещения штока — 7,5 с/мм или 15 с/мм;
  • наличие наружной кнопки «Сброс/Режим ожидания»;
  • наличие наружного светодиодного индикатора рабочего состояния;
  • возможность плавного электронного регулирования расходной характеристики клапана (рис. 4);
  • уменьшенные габаритные размеры.

Монтаж электропривода на корпус клапана.
Коды для заказа клапанов AB-QM DN 125-250 мм

Модельный ряд клапанов AB-QM в диапазоне диаметров DN 125-250 мм (табл. 4) был дополнен версиями с повышенной пропускной способностью (HF), что позволяет применить их для балансировки и регулирования на участках с еще большими расходами — до 442 м3/ч.

Электронное регулирование расходной характеристики клапана

Надеемся, что обновление клапанов ABQM позволит и вам применить отлично зарекомендовавшее себя решение там, где ранее это было невозможно и создавать еще более современные, качественные и надежные системы обеспечения микроклимата с максимальным уровнем энергоэффективности.

Автор: По материалам компании «Данфосс»
