Системы принудительного канализирования стоков Обзор рынка Версия для печати Отправить на e-mail
21.06.2005
При перепланировке квартиры вопросы и проблемы, связанные с переносом сантехнических приборов с одного места на другое, возникают, как говорится, сплошь и рядом. Например, как быть, если архитектор или дизайнер настойчиво (и вполне обоснованно с точки зрения общей концепции проекта) советует переместить имеющийся туалет или кухню метров на 7-10? Или как устроить в квартире второй санузел, если канализационного стояка в том месте, где его предполагается расположить, вообще никогда не было и не будет.

В коттедже, когда он предвари тельно хорошо продумывается и только затем проектируется, проблемы возникают достаточно редко, поскольку санузлы в нем располагаются там, где их заранее запланировали (и в том количестве, в котором запланировали), а сточные воды от установленного в них сантехоборудования отводятся в предварительно проложенные стояки, а оттуда «самотеком» в канализацию или местные очистные сооружения. Но, тем не менее, эти самые проблемы все же возникают. Например, при организации санузла в подвальном помещении, уровень пола которого (2-2,5 м ниже уровня земли) находится, как правило, намного ниже уровня прокладки канализационных труб (примерно 1,5 м ниже уровня земли). Так как же «подбросить» стоки с уровня пола до уровня труб?

Существует два решения проблемы переноса санузла с одного места на другое: традиционное и, скажем так, нетрадиционное.

Традиционно вопрос решают следующим образом: тянут к новому месту расположения санузла канализационную трубу, организуя ее естественный уклон, и как-нибудь эту трубу прячут. Приемлемо такое решение в основном в случаях, когда санузел необходимо передвинуть на 3-4 м. Тогда уровень пола поднимется всего на 10-15 см, с потерей которых еще как-то можно смириться. Но если надо перенести санузел на 10 м или организовать новый, традиционный способ становится явно неприемлемым. Можно пойти на то, чтобы создать второй канализационный стояк, но это дорого, и придется ремонтировать помещения, которые он затронет, да еще как-то его маскировать.

При таких проблемах проще применить нетрадиционное техническое решение, которое существует около 50 лет, однако сравнительно недавно реализуется и в нашей стране, а именно — систему принудительного канализирования стоков. Сантехнические устройства, позволяющие претворить это решение в реальность, на нашем рынке, предлагает ряд производителей: GRUNDFOS (Дания), WILO (Германия), DAB, (Италия), ESPA (Испания) и др.
Для осуществления нетрадиционного решения используются установки принудительного канализирования стоков (УПКС), которые либо измельчают (в случае фекальных стоков) и откачивают, либо просто откачивают (в случае бесфекальныхстоков) под давлением сточные воды по трубе малого диаметра в существующую канализацию, очистные сооружения или септик. При этом стоки могут транспортироваться не только по горизонтали (на расстояние от 15 до 100 м ), но и по вертикали (на 3-7 м), что и позволяет создавать санузел в любой части здания. Питаются УПКС от напряжения 220 В — 50 Гц и продаются полностью готовыми к применению с точки зрения электрики — необходимо только установить розетку с обязательным заземлением и защитить установку с помощью УЗО.

Единая классификация таких устройств, к сожалению, отсутствует. Тем не менее, оборудование можно разделить на группы по нескольким признакам:
  • по производительности — она бывает как малой, так и достаточно большой;
  • по температуре перекачиваемой среды — для холодных (до 40 °С) или горячих (60-90 °С) стоков;
  • по длительности работы — существуют установки кратковременного или длительного действия;
  • по наличию или отсутствию измельчителя.

В свою очередь, установки с измельчителем можно классифицировать в соответствии с его расположением — оно бывает как верхним (стоки поступают в измельчитель, оттуда в нижнюю часть корпуса, а затем в насос), так и нижним (стоки поступают в корпус, оттуда в измельчитель и насос).

В данной статье мы предлагаем условно разбить все рассматриваемые УПКС на группы по двум признакам: с измельчителем или без него и для холодных (до 40 °С) или горячих стоков. В результате получим 4 группы устройств: для холодных стоков с измельчителем и без и для горячих стоков с измельчителем и без него.

Первая группа — установки для холодных стоков с измельчителем
К этой группе можно отнести УПКС, устанавливаемые за унитазом. Конструктивно устройства, устанавливаемые за унитазом, представляют собой емкость с измельчителем и насосом внутри. Задача измельчителя — «перемолоть» все, что в него попадает, чтобы затем насос смог транспортировать получившуюся «суспензию» по отводной трубе. Именно наличие измельчителя позволяет отказаться от применения отводных труб большого диаметра — рекомендуемый диаметр отводных напорных труб не превышает 40 мм. Температура перекачиваемой среды для этих УПКС не должна превышать 40 °С, иначе агрегат быстро выйдет из строя. С унитазом система соединяется с помощью гибкой резиновой муфты (входит в комплект).

Расположение измельчителя — верхнее. Поступая в корпус, сточные воды попадают прямо в корзину измельчителя. Густая фракция в ней задерживается, жидкая же через отверстия в корзине беспрепятственно проходит в корпус. Набравшие определенный уровень жидкие стоки заставляют сработать мембранное пусковое устройство двигателя. Включившийся двигатель приводит в движение нож измельчителя и насос, находящийся в нижней части аппарата. Насос откачивает содержимое корпуса по напорному трубопроводу в канализацию или септик. Чтобы воспрепятствовать возврату стоков в корпус, патрубок напорного трубопровода снабжается обратным клапаном — обычно используется шариковая или створчатая конструкция.

Ряд УПКС этой группы позволяет подключить не только унитаз, но дополнительно один или несколько сантехприборов — раковины, душевые кабины, ванны и т. д. Подвод стоков из них к УПКС обеспечивается пластиковыми трубами диаметром 40 мм. Эти стоки должны попадать в установку самотеком, для чего подводящие трубы прокладываются с соответствующим уклоном, что ограничивает удаление подсоединяемых приборов от самого УПКС.

Входные патрубки для таких труб имеют обратные клапаны, но не шариковые, а пластинчатые. Их задача — не только не допустить попадания перекачиваемых насосом стоков обратно в подводные трубы, но и обеспечить первоочередность откачивания стоков из унитаза. Поскольку корпус установки должен соединяться с «окружающей средой» (воздух «выталкивается» из корпуса при его наполнении или «подсасывается» при откачивании), он снабжается специальным устройством, которое одновременно является воздушным фильтром, обеспечивающим отсутствие запахов в санузле. Фильтр может быть как встроенным, так и наружным. Второй вариант предпочтительнее, поскольку значительно облегчает процесс очистки или замены фильтрующего элемента.

Естественно, система с верхним расположением измельчителя не лишена недостатков. Основной из них состоит в том, что измельчитель может перемолоть далеко не все. И, например, случайно «уплывшие» предметы личной гигиены вполне могут его заклинить. Правда, двигатель при этом не пострадает — как только он начнет нагреваться, тепловая защита отключит электропитание. Но разбирать корпус, чтобы достать из корзины предмет, вызвавший аварийную остановку, придется, что само по себе малоприятно.

Чтобы лучше понять особенности этой группы устройств, рассмотрим конкретные модели и те проблемы, которые можно решить с их помощью.

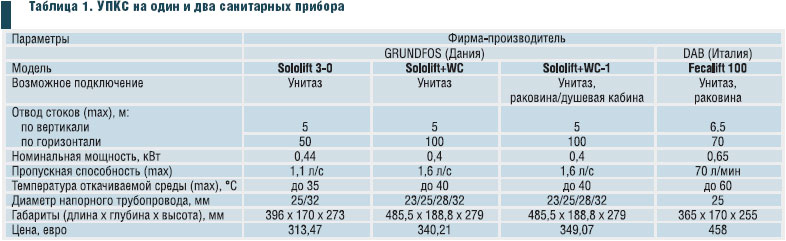

УПКС, подключаемые только к унитазу. Такие установки выпускаются фирмами SFA (модель Sanibroyeur) и GRUNDFOS (модель Sololift 3-0; +WC). Устройства отличаются небольшими размерами (порядка 330 x 160 x 260 мм) и малой потребляемой мощностью (440-550 Вт). Цена — примерно 400-420 евро. Диаметр отводной трубы — 18-20 или 28-32 мм.

УПКС на два санитарных устройства (унитаз + раковина). Это «джентльменский набор», например, для гостевого санузла. Устройства снабжены дополнительным патрубком, к которому подсоединяется слив раковины. Имеют чуть большие габариты, чем предыдущие модели, но и более мощны, что позволяет транспортировать стоки на расстояние до 70 и даже 120 м или поднимать на высоту 5-7 м (то есть устраивать санузел даже в очень глубоком подвале). И обойдутся эти УПКС дороже — от 440 до 560 евро. Предлагают такие устройства фирмы Grundfos (модель Sololift+WC-1), DAB (модель Fecalift 100).
УПКС на несколько приборов. Такие агрегаты имеют уже два дополнительных приемных патрубка, что позволяет подвести две сливные трубы, в каждую из которых можно через «тройник» вывести слив от еще одного устройства (количество подключаемых сантехнических приборов не должно превышать указанного в паспорте УПКС). В результате к трем имеющимся точкам входа в УПКС удается подсоединить не только унитаз и раковину, но и писсуар, биде и душ. Объем корпуса у таких УПКС увеличен (в основном за счет увеличения длины), и стоят они, соответственно, дороже перечисленных выше — от 450 до 590 евро. А вот их технические характеристики мало отличаются от предыдущих моделей. Предлагают такие агрегаты фирмы(модель Sololift 4-2; Sololift +WC-3;), WILO (модель DrainLift KH) и DAB (модель Fecalift 200).
Также компания GRUNDFOS предлагает агрегат для настенного унитаза, раковины и душевой кабины Sololift+CWC-3. Надо предупредить, что вышеприведенные установки (на два и несколько устройств) не рассчитаны на частое включение-выключение двигателя (лучше, если это будет происходить не чаще 15-20 раз в течение часа) или его длительную работу с горячей водой. Поэтому любые попытки подключить к такому насосу слив ванны с ее большим объемом следует оставить сразу. Кроме того, что горячая вода может вывести из строя уплотнения, она способна вызвать и срабатывание тепловой защиты. В результате время слива растянется на неопределенный срок — насос будет постоянно отключаться и долго остывать.

Вторая группа — установки для холодных стоков без измельчителя.
К ней относится УПКС для душа и умывальника, предлагаемая фирмой Sololift+D-3. Это довольно компактный агрегат, установить который можно даже под поддоном душевой кабины или под умывальником. Агрегат отводит сточные воды на расстояние до 5 м вверх или до 100 м по горизонтали. Цена — 331,35 евро.

Третья группа — установки для горячих стоков с измельчителем.
К этой группе относятся в основном УПКС с нижним расположением измельчителя в корпусе агрегата. Учитывая недостатки, свойственные УПКС с верхним расположением измельчителя, компания SFA (Франция) в 2000 г. выпустила серию насосов с нижним расположением измельчителя, назвав ее Sanibest. Эти агрегаты можно считать универсальными. Они и температуру 90-95 °С выдерживают, и фекалии перекачивают, и производительность у них большая, а значит, подключить к ним можно душ, раковину, ванну, биде, стиральную и посудомоечную машины. В насосах стоят очень мощные ножи, которые в состоянии перемолоть даже те средства личной гигиены. И случайно упавшие в унитаз твердые предметы двигатель не заклинят — они просто останутся лежать на дне корпуса.

Вот эти-то свойства и позволяют успешно использовать Sanibest даже в общественных местах (кафе, отелях и т.д.). К сожалению, установки этого производителя пока не представлены на украинском рынке.

Однако достойным конкурентом Sanibest является установка Sewage Lifting Box Clean от фирмы ESPA (Испания). Lifting Box и по характеристикам и внешне похож на Sanibest, разве что потребляемая мощность у него чуть ниже — 0,45 кВт, а его измельчитель, по заявлению производителя, способен перемолоть все, что в него попадет, за исключением разве что латексных и металлических изделий. Обойдется же это устройство примерно в 450 евро.
Четвертая группа — установки без измельчителя для горячих стоков.

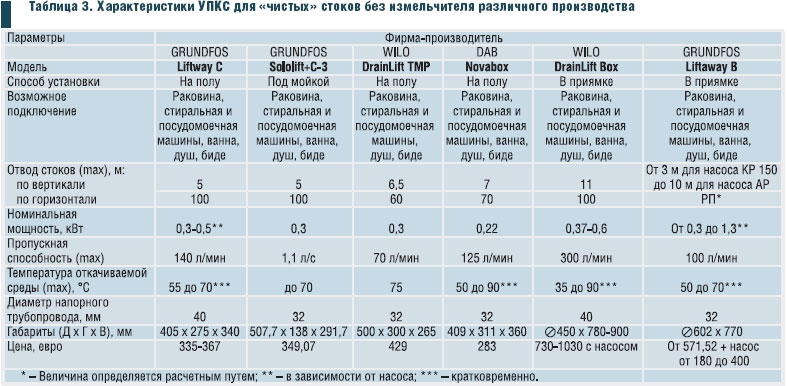

К этой группе относятся УПКС, позволяющие откачать горячие «чистые» стоки раковины, стиральной и посудомоечной машин, ванны и т.п. Подобные устройства как нельзя лучше подходят для случаев переноса кухни или же переброски стоков из ванных комнат и минипрачечных, организованных в подвальном помещении. Представляют собой компактный сборный резервуар прямоугольной формы, устанавливаемый на полу, в шкафу под мойкой или просто навешиваемый на стену. Откачка воды осуществляется довольно мощным насосом, способным к тому же выдерживать стоки с высокой температурой (70- 90 °С). Такую продукцию предлагают сразу несколько фирм: GRUNDFOS (модель Liftway C, Sololift+C-3), WILO (модель DrainLift TMP), DAB (модель Novabox). Стоимость установок колеблется от 283 до 800 евро.

Также на рынке представлена и другая, более мощная УПКС практически аналогичного назначения, но подходящая только для использования в подвале собственного дома, поскольку она монтируется в приямке. По форме установка напоминает бочонок с патрубками, расположенными на боковой стенке для присоединения трубопроводов, и решеткой на верхней крышке (очень напоминает душевой «трап»). Это позволяет принимать в корпус установки не только стекающие «самоходом» по трубам стоки от сантехприборов, но и воду, разлитую по полу (если, конечно, пол имеет соответствующий уклон). Внутри этого «бочонка» устанавливается дренажный насос, подбираемый в соответствии с необходимой производительностью. Предлагают такие установки пока две фирмы: WILO (модель DrainLift Box) и GRUNDFOS (модель Liftaway B).

Специалисты рекомендуют разделять «чистые» и фекальные стоки и откачивать их с помощью разных установок. Например, для оборудования в подвальном помещении санузла, оснащенного не только унитазом и раковиной, но и душевой кабиной, ванной, стиральной машиной и прочими чудесами сантехники, рекомендуется приобрести небольшую УПКС типа Sololift 3-0, Sololift+WC (GRUNDFOS) и установить отдельно на унитаз. А другую, производительную УПКС использовать для слива горячих «чистых» стоков. Это может быть небольшая прямоугольная модель (типа Liftway C, Sololift+C-3 от GRUNDFOS или DrrainLift TMP от WILO).

Емкость и производительность будут зависеть от степени насыщенности санузла оборудованием и объемов перекачиваемых стоков. Такая комбинация устройств позволяет избежать приобретения мощного универсального УПКС и экономит средства. Если же планируемый в подвале санузел (а также санузел, организуемый в мансарде, или второй санузел, создаваемый в городской квартире) очень невелик, лучше и дешевле приобрести и установить одно, но универсальное устройство.

Последнее обновление ( 21.09.2006 )
